Guía técnica de madera estructural

La evolución de la industria de la construcción en el siglo XXI está marcada por una transición imperativa hacia la sostenibilidad y la eficiencia energética. En este escenario, la madera estructural se posiciona como el material de referencia para la descarbonización del sector AEC (Arquitectura, Ingeniería y Construcción). En España, este renacimiento técnico se apoya en una base normativa sólida, encabezada por el Código Técnico de la Edificación (CTE) y los Eurocódigos, que han transformado un material tradicional en un producto de ingeniería de alta precisión.

Para el profesional, ya sea arquitecto, ingeniero o distribuidor, comprender las propiedades físico-mecánicas, los procesos de clasificación y las exigencias de durabilidad no es solo una necesidad técnica, sino una ventaja competitiva en un mercado que demanda soluciones industrializadas y de bajo impacto ambiental.

El marco normativo y la seguridad estructural en España

El diseño de estructuras de madera en España ha pasado de una etapa de vacío normativo a una regulación exhaustiva que garantiza niveles de seguridad equivalentes a otros materiales de construcción. El documento central es el Documento Básico de Seguridad Estructural – Madera (DB-SE-M) del Código Técnico de la Edificación, aprobado inicialmente por el RD 314/2006 y actualizado periódicamente para reflejar los avances en la investigación de productos de madera. Este marco se complementa con el Eurocódigo 5 (UNE-EN 1995-1-1), el cual establece las reglas generales de proyecto para edificación y obras de ingeniería civil.

La obligatoriedad del marcado CE para todos los productos de madera estructural es el pilar que sostiene la confianza en la cadena de suministro. Este sello garantiza que el material ha sido sometido a procesos de control de calidad y clasificación mecánica o visual bajo normas armonizadas como la UNE-EN 14081 para madera aserrada y la UNE-EN 14080 para madera laminada encolada. El cumplimiento de estas normativas permite a los proyectistas realizar cálculos basados en valores característicos fiables, eliminando la incertidumbre que tradicionalmente rodeaba al uso de la madera en edificación.

Jerarquía normativa y documentos de apoyo

La estructura normativa en España se organiza de forma que el CTE DB-SE-M actúe como la norma de aplicación directa, mientras que las normas UNE-EN proporcionan los métodos de ensayo y las especificaciones de producto. Es fundamental considerar que el DB-SE-M no solo aborda el cálculo de secciones, sino que integra requisitos de ejecución y control de recepción en obra, aspectos críticos para asegurar que la estructura final mantenga las propiedades asumidas en el proyecto. Además, asociaciones como AITIM proporcionan guías técnicas y manuales de intervención que, aunque no son leyes, constituyen el estado del arte para la práctica profesional.

Para garantizar la seguridad y calidad en la edificación, el uso de la madera está regulado por los siguientes documentos técnicos:

  • CTE DB-SE-M: Documento Básico de Seguridad Estructural – Madera. Es la normativa de ámbito nacional (España) que establece las bases de cálculo y seguridad.
  • UNE-EN 1995-1-1: Conocida como el Eurocódigo 5. Es la norma de ámbito europeo que rige el proyecto de estructuras de madera.
  • UNE-EN 338: Norma de ámbito internacional que define las clases resistentes para la madera estructural (como las clases C24 o D40).
  • UNE-EN 335: Norma internacional que establece la definición de las clases de uso y durabilidad frente a agentes biológicos.
  • UNE-EN 14081: Estándar internacional que regula el Marcado CE obligatorio para la madera aserrada con fines estructurales.

Propiedades físico-mecánicas de la madera estructural

La madera se distingue de otros materiales estructurales por su naturaleza orgánica y su marcado comportamiento anisotrópico. Esto significa que sus propiedades mecánicas no son iguales en todas las direcciones, siendo significativamente mayores en el sentido paralelo a las fibras que en el perpendicular. Esta característica exige que el ingeniero estructural preste especial atención a los esfuerzos de cortante y compresión perpendicular, donde la madera presenta una mayor vulnerabilidad.

La influencia de la higroscopicidad y el contenido de humedad

La madera es un material higroscópico que busca constantemente el equilibrio con la humedad relativa del aire circundante. El contenido de humedad (CH) influye directamente en la densidad, la estabilidad dimensional y todas las propiedades mecánicas. En el ámbito estructural, se considera que la madera debe suministrarse con un CH controlado, generalmente por debajo del 18-20%, para evitar deformaciones excesivas, la aparición de fendas o el ataque de agentes bióticos tras su instalación.

El proceso de secado, ya sea natural o en cámara, es esencial para estabilizar las piezas. Cuando la madera pierde agua por debajo del punto de saturación de las fibras (aprox. 30%), las paredes celulares se contraen, provocando una reducción de las dimensiones transversales de la pieza. Este fenómeno de merma debe ser considerado en el diseño de las uniones, ya que puede provocar holguras en los herrajes metálicos o tensiones internas en paneles de gran formato como el CLT.

Densidad y resistencia específica

Uno de los mayores beneficios de la madera es su alta resistencia específica (relación resistencia/peso). A pesar de tener una densidad inferior a la otros materiales de construcción, su capacidad para soportar cargas en relación a su propio peso la hace ideal para rehabilitaciones, estructuras en altura y edificios en zonas con baja capacidad portante del terreno. Especies como el Eucalyptus globulus destacan por densidades que pueden superar los 800 kg/m³, proporcionando módulos de elasticidad muy elevados que permiten secciones transversales más reducidas en comparación con coníferas estándar.

Clasificación y clases resistentes según UNE-EN 338

La clasificación estructural es el proceso mediante el cual se asigna a una pieza de madera una clase resistente basada en sus propiedades mecánicas. En España, este sistema permite que el proyectista prescriba una «clase resistente» (por ejemplo, C24) sin necesidad de especificar una especie botánica concreta, aunque en la práctica las especies locales dominan el mercado.

Sistemas de clasificación: Visual vs. Mecánica

  1. Clasificación Visual: Se basa en la inspección de singularidades naturales como el tamaño y posición de nudos, la desviación de la fibra, la presencia de fendas y los anillos de crecimiento. Normas como la UNE 56544 (coníferas) y UNE 56546 (frondosas) rigen este proceso en España.
  2. Clasificación Mecánica: Utiliza máquinas que miden de forma no destructiva parámetros como el módulo de elasticidad dinámico mediante ultrasonidos o la flexión inducida. Este método es más preciso y permite optimizar el aprovechamiento del recurso forestal al asignar clases superiores a piezas que visualmente podrían parecer de menor calidad.

Clases resistentes para coníferas y frondosas

Las clases resistentes se designan mediante una letra que indica el tipo de especie (C para coníferas y D para frondosas/deciduas) seguida de un número que representa su resistencia característica a flexión en Newtons por milímetro cuadrado (N/mm²).

Es vital que el distribuidor y el constructor verifiquen que la madera suministrada corresponde exactamente a la clase prescrita en el proyecto. Un error común es sustituir una madera C24 por una sin clasificar, lo que invalida el cálculo estructural y compromete la seguridad del edificio. Para profundizar en estas tipologías, es recomendable consultar la sección de tipos de madera estructural en nuestra plataforma.

Principales tipos de madera estructural

La selección del material debe responder tanto a las exigencias del cálculo estructural como a las dimensiones de la obra. Los productos se dividen fundamentalmente en dos grandes grupos:

Maderas macizas

La madera maciza estructural es aquella que se obtiene mediante el aserrado directo del tronco, manteniendo la continuidad de las fibras naturales. A diferencia de los productos derivados, su rendimiento depende íntegramente de la calidad del espécimen original.

  • Coníferas (Clases C): Son las más utilizadas en la edificación debido a su ligereza y facilidad de mecanizado. En España, destacan por su abundancia y tradición constructiva.
  • Frondosas (Clases D): Presentan densidades más elevadas y una estructura celular más compleja. Se reservan habitualmente para elementos que requieren una alta resistencia mecánica o durabilidad natural, como pilares expuestos o estructuras de rehabilitación.

Especies más utilizadas en España

Aunque la norma permite prescribir por clase resistente, la disponibilidad geográfica y las propiedades bióticas de cada especie determinan su uso predominante en el mercado nacional:

  • Pino Silvestre: Es el referente de la madera estructural en la Península. Clasificado habitualmente como C24, ofrece un excelente equilibrio entre resistencia y estabilidad dimensional, siendo la opción predilecta para cubiertas y forjados.
  • Pino Radiata (Pino Insignis): Muy común en el norte de España. Su rápido crecimiento permite una gran disponibilidad, aunque suele clasificarse en grados ligeramente inferiores como C18, siendo ideal para elementos auxiliares o estructuras menos solicitadas.
  • Castaño: Es la frondosa nacional por excelencia para estructuras. Su alta durabilidad natural frente a agentes bióticos y su clasificación D30 la hacen indispensable en la restauración de edificios históricos y estructuras de lujo.

Verificación y marcado CE

Toda madera maciza destinada a uso estructural debe contar obligatoriamente con el marcado CE conforme a la norma UNE-EN 14081. Este sello garantiza que la pieza ha sido clasificada (ya sea visual o mecánicamente) y que sus propiedades declaradas son veraces.

Productos de ingeniería en madera: CLT, Laminada y LVL

La industrialización ha permitido superar las limitaciones naturales de la madera aserrada, creando productos con propiedades homogéneas y dimensiones que permiten salvar grandes luces o construir edificios en altura.

Madera Contralaminada (CLT – Cross Laminated Timber)

El CLT ha revolucionado la edificación sostenible. Consiste en paneles formados por capas de tablas encoladas de forma cruzada, normalmente en número impar (3, 5 o 7 capas). Esta configuración otorga al panel una gran rigidez bidimensional, permitiendo que funcione tanto como muro portante como forjado o cubierta.

  • Estabilidad dimensional: Las capas cruzadas restringen los movimientos higroscópicos en el plano del panel.
  • Construcción en seco y rápida: El CLT se fabrica con control numérico (CNC), llegando a la obra listo para ensamblar. Un edificio de varias plantas puede montarse en semanas.
  • Alta resistencia al fuego: Debido a su gran masa, la carbonización progresa de forma lenta y predecible, manteniendo la integridad estructural por largos periodos.

Madera Laminada Encolada (Glulam)

La madera laminada se compone de láminas de madera pegadas con las fibras orientadas paralelamente. Este producto es la solución ideal para vigas de gran luz y formas curvas que serían imposibles con madera maciza. Las clases resistentes para laminada se denominan con el prefijo GL (Glulam) y se dividen en homogéneas (h), donde todas las láminas son de la misma clase, y combinadas (c), donde se colocan láminas de mayor calidad en las zonas de mayor tensión (fibras extremas) para optimizar el coste.

Madera Microlaminada (LVL)

El LVL se fabrica mediante el encolado de chapas de madera de unos 3 mm de espesor. Al dispersar los nudos y defectos de la madera original en capas muy finas, se obtiene un material con una resistencia y rigidez superiores a la madera laminada convencional. Se utiliza frecuentemente en situaciones que requieren secciones muy delgadas con alta capacidad de carga o como refuerzo estructural.

Bases de cálculo y estados límite (CTE DB-SE-M)

El cálculo estructural en madera bajo el CTE se basa en el método de los coeficientes parciales. Se debe verificar que el efecto de las acciones de diseño (Ed) no supere la resistencia de diseño del material (Rd). La resistencia de cálculo se obtiene minorando los valores característicos mediante coeficientes que tienen en cuenta la incertidumbre del material y las condiciones de servicio.

El factor de modificación kmod

La madera es un material viscoelástico, lo que significa que su resistencia disminuye bajo cargas de larga duración. El coeficiente kmod ajusta la resistencia de cálculo en función de la duración de la carga y la clase de servicio (humedad ambiental).

  • Permanente (más de 10 años): 0,60.
  • Media duración (1 semana a 6 meses, ej. nieve): 0,80.
  • Corta duración (ej. viento): 0,90.

Clases de Servicio según la humedad

  1. Clase de servicio 1: Humedad de la madera correspondiente a 20°C y 65% HR (interiores).
  2. Clase de servicio 2: Humedad correspondiente a 20°C y 85% HR (estructuras cubiertas pero abiertas).
  3. Clase de servicio 3: Condiciones ambientales que conducen a humedades superiores a la clase 2 (intemperie).

La correcta asignación de la clase de servicio es fundamental no solo para el cálculo de resistencia, sino también para evaluar la deformación diferida (flecha), que en madera puede llegar a duplicar la deformación instantánea debido al coeficiente kdef.

Diseño y cálculo de uniones estructurales

Las uniones son el componente más complejo de una estructura de madera. Una unión mal diseñada puede provocar el colapso prematuro por hendidura o cortante longitudinal, incluso si las piezas principales están sobredimensionadas.

Uniones mecánicas de tipo clavija

Son las más extendidas e incluyen clavos, grapas, tirafondos, pernos y pasadores. El cálculo se rige por la teoría de Johansen, que analiza el equilibrio entre la presión de aplastamiento de la madera y la formación de rótulas plásticas en el elemento metálico. Es crucial respetar las distancias mínimas a los bordes y entre conectores para evitar la rotura frágil de la madera.

Uniones carpinteras tradicionales y CNC

Gracias a la maquinaria de control numérico, las uniones madera-madera como el embarbillado o la cola de milano están resurgiendo en la edificación industrializada. El cálculo de estas uniones se basa en la comprobación de la compresión oblicua de las fibras. La fórmula de Hankinson permite determinar la resistencia a compresión en un ángulo α respecto a la fibra:

fc,α,d = fc,0,d / [ (fc,0,d / fc,90,d) · sen²α + cos²α ]

Donde fc,0,d es la resistencia a compresión paralela y fc,90,d es la resistencia a compresión perpendicular.

Durabilidad biológica y protección de la madera

La madera es un material biodegradable, lo que constituye una ventaja ambiental pero requiere un diseño técnico que asegure su longevidad. La norma UNE-EN 335 define las clases de uso, correlacionando la situación de la pieza con el riesgo de ataque de agentes xilófagos.

Clases de Uso y agentes degradadores

Dependiendo de la ubicación de la madera y su exposición a la humedad, se definen las siguientes clases de uso según la norma UNE-EN 335:

  • Clase de Uso 1: Para madera en situación de interior seco.
    • Riesgos: Carcoma, polilla y termitas.
    • Tratamiento: Protector superficial (opcional).
  • Clase de Uso 2: Para madera en interior con riesgo de humedad.
    • Riesgos: Hongos cromógenos y carcoma.
    • Tratamiento: Tratamiento superficial fungicida.
  • Clase de Uso 3.2: Para madera en exterior sin contacto con el suelo.
    • Riesgos: Hongos de pudrición e intemperie.
    • Tratamiento: Uso de autoclave (Riesgo 3) o especies de madera duras.
  • Clase de Uso 4: Para madera en contacto directo con el suelo o agua dulce.
    • Riesgos: Pudrición profunda y termitas.
    • Tratamiento: Autoclave Riesgo 4 mediante impregnación profunda.

La mejor protección es la constructiva: evitar el contacto directo con el agua, permitir la ventilación de las piezas y utilizar herrajes que separen la madera de superficies húmedas. No obstante, para elementos en clases de uso 3 o 4, es indispensable el uso de especies con alta durabilidad natural o maderas tratadas en autoclave bajo la norma UNE-EN 351-1. Para más detalles sobre el mantenimiento y prevención, consulte nuestra guía sobre durabilidad y protección de la madera.

Resistencia al fuego: El método de la sección residual

A diferencia de otros materiales, la madera mantiene su capacidad portante durante un incendio gracias a la carbonización. El carbón vegetal formado en la superficie actúa como un aislante térmico con una conductividad muy baja (aprox. 1/6 de la madera original), manteniendo el interior de la viga a temperaturas seguras.

Cálculo de la profundidad de carbonización

El cálculo de la resistencia al fuego según el Eurocódigo 5 y el CTE DB-SI se basa en determinar la sección residual tras el tiempo de exposición requerido (R30, R60, R90). La profundidad de carbonización eficaz (def) se calcula como:

def = dchar,n + k0 · d0

  • dchar,n es la profundidad de carbonización nominal βₙ · t. Para coníferas, βn = 0,7 mm/min.
  • d0 es una capa de 7 mm que representa la pérdida de propiedades mecánicas por el calor.
  • k0 es un factor que depende del tiempo de exposición.

Este comportamiento predecible permite dejar la madera vista en muchos proyectos, cumpliendo con las normativas más estrictas de seguridad contra incendios.

Edificación industrializada y flujos de trabajo BIM

La construcción con madera es intrínsecamente industrializada. Al fabricarse la mayoría de los componentes en taller mediante sistemas de «marco plataforma» o paneles de CLT, la obra se convierte en un centro de ensamblaje rápido y preciso.

BIM para estructuras de madera: Revit y Tekla

  • Detección de colisiones: Identificar conflictos entre vigas y conductos de climatización antes de llegar a la obra.
  • Fabricación directa (BIM to CNC): Los modelos se exportan a archivos de fabricación que controlan las máquinas de corte en el aserradero.
  • Gestión de la trazabilidad: Cada viga puede llevar un código asociado a su clase resistente, lote de fabricación y certificación forestal.

Software como Tekla Structures es altamente valorado en el detallado de uniones complejas, mientras que Revit, a través de plugins como Strucsoft Wood, facilita el entramado automático de muros y forjados ligeros. En Maderea, facilitamos el contacto con proveedores de madera estructural que operan bajo estos estándares tecnológicos.

Huella de carbono y economía circular

Un estudio comparativo de ciclo de vida muestra que el uso de madera en lugar de otros materiales puede reducir las emisiones de la fase de construcción hasta en un 155%. Además, la madera es un material totalmente reciclable y reutilizable. Al final de la vida útil del edificio, los componentes de CLT o madera laminada pueden ser desmontados y vueltos a utilizar, o transformados en energía mediante biomasa, cerrando el ciclo biológico del material.

Preguntas frecuentes

  • ¿Qué normativa aplica al cálculo de estructuras de madera en España? La referencia principal es el CTE DB-SE-M, complementado por el Eurocódigo 5 (UNE-EN 1995-1-1) y normas de producto/ensayo como UNE-EN 338, UNE-EN 335, UNE-EN 14081 y UNE-EN 14080.
  • ¿Es obligatorio el marcado CE en la madera estructural? Sí. Para madera estructural comercializada bajo normas armonizadas, el marcado CE es clave para asegurar el control de calidad y la trazabilidad, especialmente en madera aserrada (UNE-EN 14081) y laminada encolada (UNE-EN 14080).
  • ¿Qué diferencia hay entre clasificación visual y mecánica? La visual evalúa singularidades (nudos, desviación de fibra, fendas) y la mecánica mide parámetros no destructivos (p.ej., módulo de elasticidad) para asignar clases resistentes con mayor precisión.
  • ¿Qué significa C24 o D30? Son clases resistentes de la UNE-EN 338: “C” para coníferas y “D” para frondosas. El número se relaciona con valores característicos de resistencia (especialmente a flexión) que permiten al proyectista calcular con datos normalizados.
  • ¿Qué contenido de humedad es recomendable para madera estructural? En suministro para uso estructural se busca un contenido de humedad controlado, normalmente por debajo del 18–20%, para minimizar deformaciones, fendas y riesgos bióticos tras la puesta en obra.
  • ¿Qué son las clases de uso (UNE-EN 335) y por qué importan? Definen el riesgo biológico según exposición a humedad (interior seco, interior húmedo, exterior, contacto con suelo/agua). Determinan si basta protección constructiva o si hace falta tratamiento (p.ej. autoclave) o especies más durables.
  • ¿La madera es segura frente al fuego? La madera tiene un comportamiento predecible en incendio: se carboniza en superficie y el carbón actúa como aislante. El diseño al fuego se realiza calculando la sección residual para el tiempo requerido (R30, R60, R90).
  • ¿Qué ventajas aportan CLT, glulam y LVL? Son productos industrializados que mejoran homogeneidad y prestaciones: CLT aporta rigidez bidimensional y montaje rápido; glulam permite grandes luces y formas curvas; LVL ofrece alta resistencia y rigidez en secciones delgadas.
  • ¿Cómo ayuda BIM en estructuras de madera? Permite coordinar instalaciones, detectar colisiones, fabricar piezas con CNC desde el modelo (BIM to CNC) y asegurar trazabilidad (clase resistente, lote, certificación).

Proveedores de madera estructural

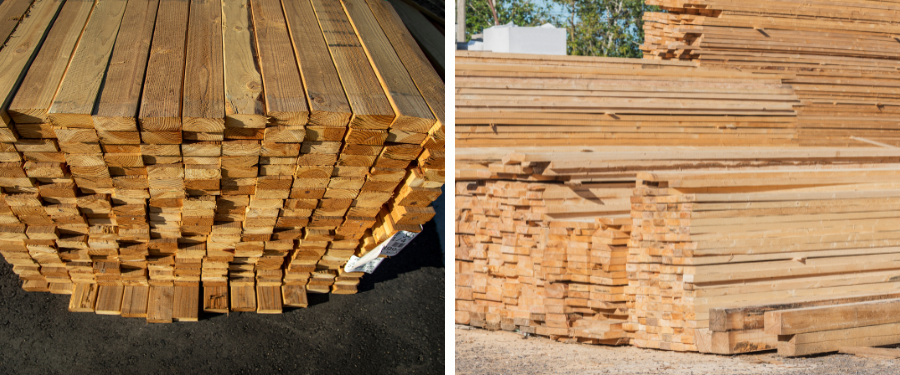

Madera estructural

La madera estructural no es solo una opción estética, sino una solución técnica de alto rendimiento para la construcción contemporánea. Para garantizar el éxito de un proyecto, el prescriptor debe integrar desde la fase de diseño inicial cuatro variables críticas: la clase resistente adecuada, el control de la humedad, el diseño detallado de las uniones y la estrategia de durabilidad según la clase de uso.
