Cerchas de madera

Las cerchas de madera siguen siendo una solución clave en el diseño de cubiertas industriales y residenciales. En 2025, combinan eficiencia estructural, sostenibilidad y estética en proyectos de gran envergadura. Este artículo profundiza en su evolución, normativa, cálculo y ejemplos prácticos para arquitectos, ingenieros y distribuidores.

Introducción

Desde su origen en el siglo 19 hasta hoy, las cerchas de madera han evolucionado incorporando nuevas tecnologías de fabricación y materiales avanzados. La transición de la madera maciza a la madera laminada encolada (MLC) ha permitido luces mayores, optimización de pesos y reducción de costes operativos. Analizaremos las mejores prácticas para su diseño e instalación en 2025.

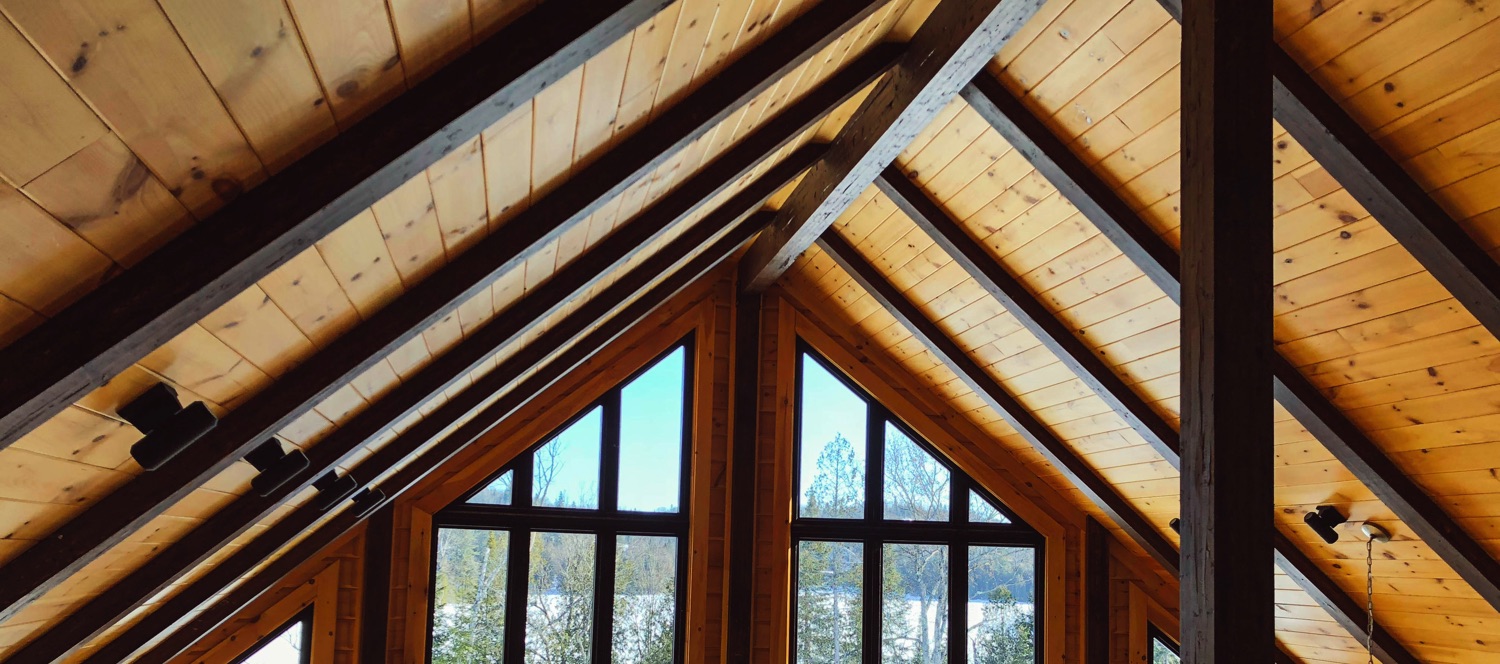

Qué son las cerchas de madera

Una cercha de madera es una estructura triangulada que reparte los esfuerzos de carga y evita la flexión excesiva. Está compuesta por montantes, largueros y diagonales unidos mediante placas de anclaje o uniones metálicas de alta resistencia. Su geometría triangular garantiza estabilidad y eficiencia mecánica.

Ventajas de las cerchas de madera en 2025

• Luces amplias: luces de hasta 30 m sin pilares intermedios gracias a la MLC.
• Ligereza: densidad media de 600 kg/m³ reduce cargas muertas hasta un 40 % respecto al acero.
• Sostenibilidad: certificaciones PEFC/FSC, huella de carbono negativa durante crecimiento del árbol.
• Prefabricación: control dimensional milimétrico y montaje en obra en días.
• Estética: acabado de madera vista, integración con espacios industriales y comerciales.

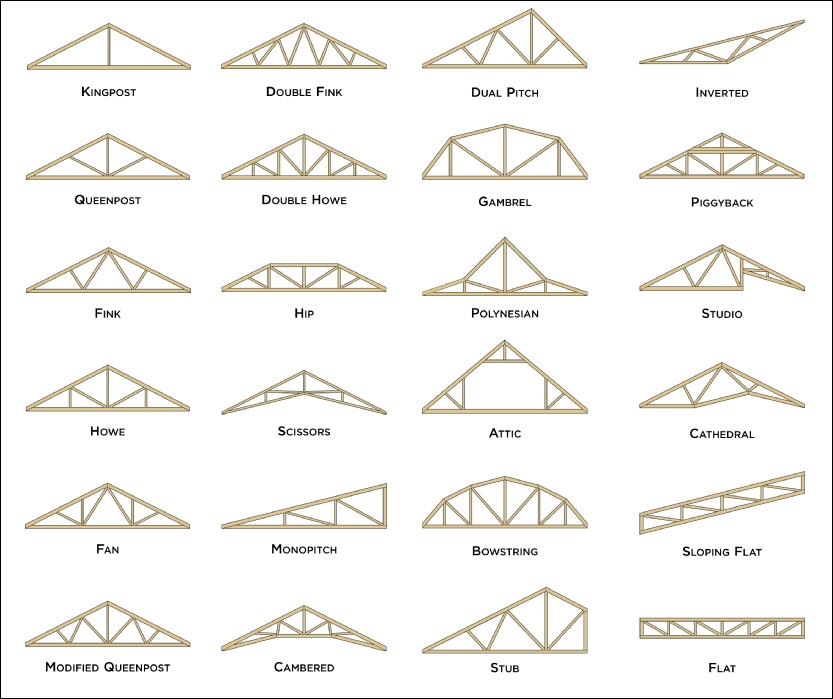

Tipos de cerchas de madera y sus aplicaciones

Hay diversos diseños de cerchas de madera según la luz a cubrir y la pendiente deseada. A continuación se muestran los principales tipos:

Cerchas ligeras

Compuestas por madera de pequeña escuadría (38×89 mm a 38×140 mm), se emplean para cubiertas de vivienda unifamiliar y naves prefabricadas. Separación entre ejes de 0,6 m a 1,2 m.

Cerchas tradicionales

Piezas de gran sección (100×300 mm o superiores), separadas 3–4 m, requieren correas y cabios. Adecuadas para cubiertas de gran pendiente, estructura vista y rehabilitación de edificios históricos.

Cerchas de sección media

Intermedias entre ligeras y tradicionales, con separación 1,2–3,5 m. Han cedido terreno ante la madera laminada encolada, pero aún se usan en proyectos de restauración y bajo presupuesto.

Cerchas de madera laminada encolada (MLC)

Elementos fabricados en fábrica con capas de madera unidas mediante adhesivos de poliuretano de alta durabilidad. Permiten luces de hasta 30 m sin apoyos intermedios y adaptan curvaturas.

Materiales innovadores y madera laminada

La MLC ha transformado el sector: estructuras curvas, protección contra fuego EI 30–60 y reducida deformación a largo plazo. La microlaminada (LVL) aporta precisión y resistencia, ideal para vigas y cerchas de altas solicitaciones.

• MLC multicapa: espesores 45–60 mm, secciones de hasta 400×1.200 mm.
• LVL: láminas de 3–5 mm, resistentes a humidificación cíclica.
• Madera acetilada: mayor estabilidad dimensional, uso exterior sin tratamientos químicos.

Cálculo estructural y normativa actualizada

En 2025, el cálculo de cerchas de madera se realiza según el Eurocódigo 5 (EN 1995-1-1) y sus nacionales (EAE). Se integran acciones permanentes, variables y extraordinarias (sismo, viento). Herramientas BIM y FEM permiten modelos precisos.

• Estado límite último: resistencia a tracción, compresión y cortante de la madera.
• Estado límite de servicio: deflexiones máximas L/250 para uso industrial.
• Protección frente al fuego: cálculo según EN 1995-1-2, sección resistente residual tras exposiciones.

Software recomendado: Dlubal RFEM, Tekla Structures.

Ejecución y detalles de unión

Las uniones definen el comportamiento global de la cercha. Se emplean placas metálicas dentadas, pernos y escuadras galvanizadas. Buenas prácticas:

• Revisar perforaciones: diámetro ≤ 0,25 d de la pieza de madera.
• Espaciado ≥ 7 d entre tornillos.
• Protección frente a corrosión: galvanizado clase C4 según ISO 12944.

Mantenimiento y durabilidad

Para garantizar vida útil ≥ 50 años:

• Protección de tableros y uniones con barnices hidrófugos.
• Inspección anual de grietas y puntos de unión.
• Control de humedad relativa: entre 40 %–60 % para evitar fisuración.
